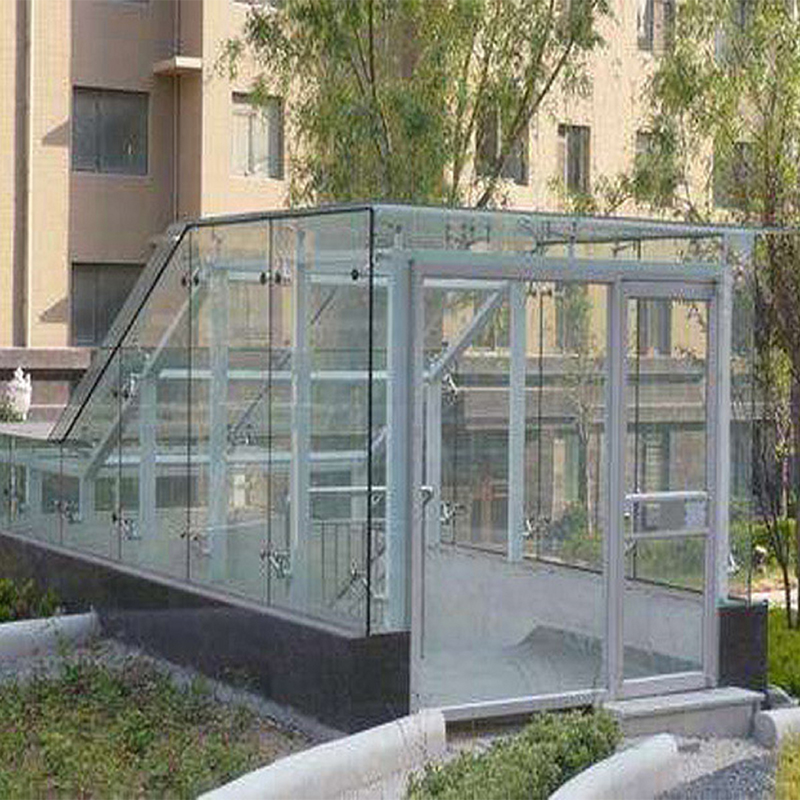

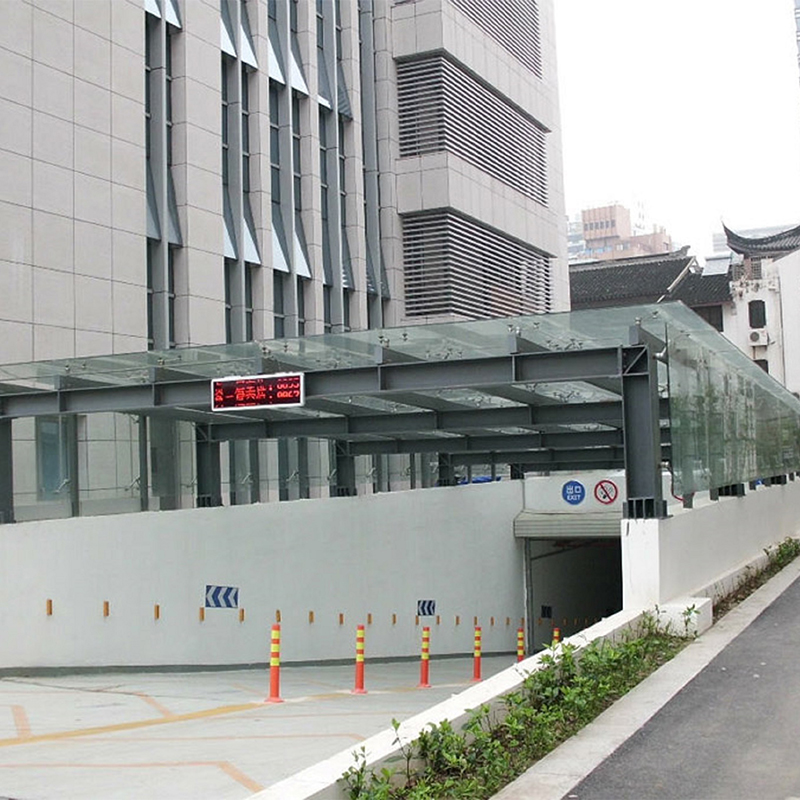

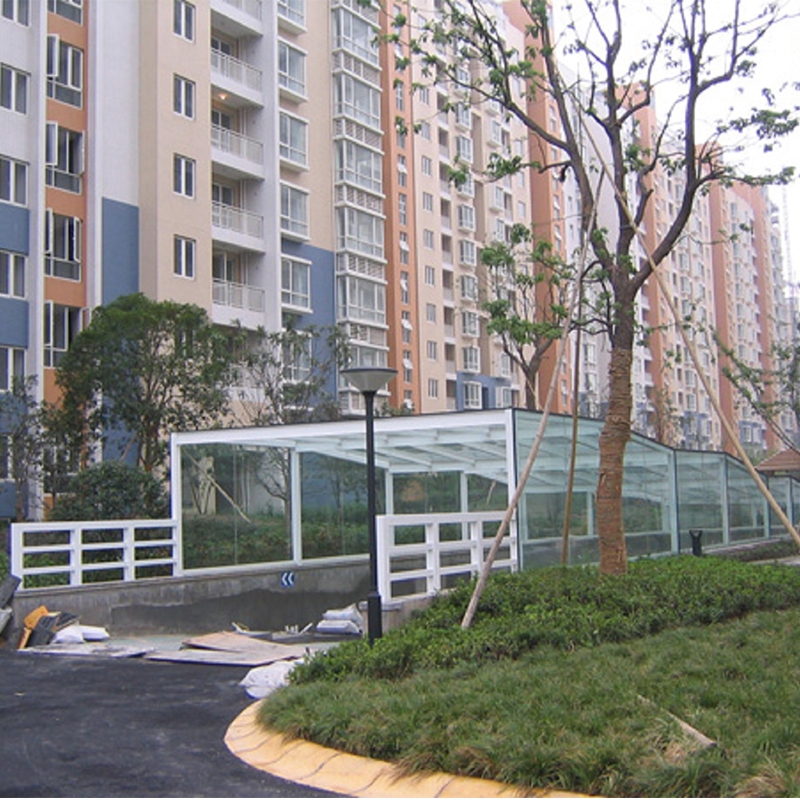

车库坡道雨篷

设置在建筑物进出口上部的遮雨、遮阳篷。建筑物入口处和顶层阳台上部用以遮挡雨水和保护外门免受雨水浸蚀的水平构件。雨篷梁是典型的受弯构件。

雨篷有三种形式：

（1）小型雨篷；如：悬挑式雨篷、悬挂式雨篷。

（2）大型雨篷；如：墙或柱支承式雨篷，一般可分为玻璃钢结构和全钢结构。

（3）新型组装式雨篷。

雨篷设计

雨篷板的设计

雨篷板是固定于雨篷梁上的悬板，其承载力按受弯构件计算。雨篷的计算跨度取板的挑出长度。计算单元取1 m板带，计算截面取板的根部。雨篷板的截面高度，即雨篷板的厚度，可取挑出长度的l/12～l/10，且≥80 mm，若采用变厚度板，则板的悬臂端厚度应不小于50 mm。

计算时按下列两种荷载组合情况考虑：

(1) 均布活荷载和雪荷载中的较大者与恒荷载组合。

(2) 恒荷载加施工或检修集中荷载

雨篷梁的设计

雨篷梁承受下列荷载，并在梁内产生各种相应的内力：

(1) 雨篷梁兼作门过梁，承受着门过梁上砌体的重量，由于砌体的起拱作用，有一部分重量直接传给支座，而只有部分砌体重量作用在过梁上(详见《砌体结构设计规范》)，由此可以计算出弯矩和剪力。

(2) 雨篷梁的自重作为均布荷载作用在梁上而引起弯矩和剪力。

根据雨篷梁的受力特点，可按弯、剪、扭构件进行截面设计，确定所需纵向钢筋和箍筋的截面面积，并满足有关构造要求。

抗倾覆验算

进行抗倾覆验算要求满足: Mov ≤ Mr

式中，Mov——雨篷板的荷载设计值对倾覆点产生的倾覆力矩。

Mr ——雨篷的抗倾覆力矩设计值，且Mr =0.8 Gr(l2-x0)

Gr——雨篷的抗倾覆荷载。为雨篷梁尾端上部45°扩散角范围内本层的砌体、楼面恒荷载标准值以及梁自重之和。45°扩散角范围内的水平长度l3=ln/2，Gr作用点至墙外边缘的距离l2=l1/2。

雨篷梁两端埋入砌体愈长，压在梁上的砌体重量增加，则抵抗倾覆的能力愈强，所以当公式不满足时，可以将雨篷两端延长，或者采用其他拉结措施。一般当梁的净跨长ln<1.5 m时，梁一端埋入砌体的长度a宜取a≥300 mm，当ln≥1.5 m时，宜取 a≥500 mm。
